AVTM 容積式數顯型注油機

產品特色

1. 潤滑及間歇的時間控制由主機面板設定。
2. 脫壓裝置設計具有「定量供油」特點。（容積式分配器，流出油孔，流量均相同）
3. 提供強制供油鍵可手動強制供油。
4. 附外部溢流閥裝置，視客戶需求自行調壓使用。
5. 計時時間單位可切換0.1秒、1秒、1分鐘、1小時。
6. 三種開機模具選擇：間歇、記憶、潤滑。（出廠設定：開機潤滑）
7. 三種指示燈：潤滑、間歇、異常
8. 異常接點說明：
   正常工作，NC和COM點連接。
   異常時，NO和COM點連接。
   接點電壓 <100V，AC/DC電流0.5A。
9. 需搭配容積式分配器使用。
10. 搭配直通型接頭使用

產品規格

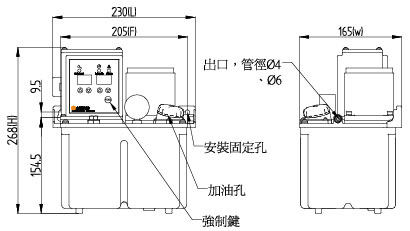

尺寸圖

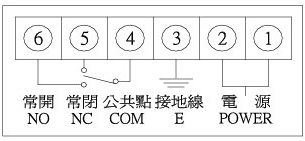

接線圖

規格表

型式	潤滑時間	間歇時間	功率（W）	最大供油量	最大供油壓力	電壓（V）	電流（A）	頻率（Hz）	供油口徑	適用油品
AVTM	1-999秒	1-999分 1-999秒	25W	250cc/min	15 kgf/cm²	110V 220V	0.5A 0.5A	50/60Hz	Ø4或Ø6	32~68cSt/40℃

型式	油箱代號	油箱材質	固定孔距F(mm)	長L（mm）	寬W（mm）	高H（mm）	重量（kg）	液位開關	壓力錶	蜂鳴器	壓力開關
AVTM	03	樹脂	205	230	165	268	3.8	○	○	選配	選配
AVTM	04	鈑金	282	310	186	268	7	○	○	選配	選配
AVTM	06	鈑金	312	340	200	268	8.3	○	○	選配	選配
AVTM	08	鈑金	340	368	220	268	9	○	○	選配	選配

訂購代碼

機型	油箱容量	馬達樣式	電壓	開機選擇	出油口口徑
AVTM	03	5	5	1	1
容積式	03：3公升 ～ 08：8公升	5：感應馬達25W	5：110V 50/60HZ 6：220V 50/60HZ	1：開機停歇 2：開機潤滑 3：開機記憶	1：Ø4 2：Ø6
